G92终结G80!高端新秀丽台8800GTS测试

    大多数朋友都认为，G92只不过是G80的65nm工艺改良版而已，然后显存降至256Bit用以节约成本。其实并没有这么简单，G92除了工艺之外还有很多改进之处：

● NVIO芯片消失，G92核心全部集成

    旧版8800GTS 640/320MB显卡有一项让不少N饭所津津乐道的设计，就是核心与输出模块身首异处，将输出控制模块单独提出来，这样号称可以让输出画质更好、抗干扰能力更强。其实当初NVIDIA采用这种设计的主要原因是，老旧的90nm工艺已经很难在G80核心中容纳下更多的晶体管，所以采用分离式设计能够降低芯片复杂度、提高良品率、更有利于散热：


G80核心与NVIO芯片各司其职

旧版8800GTS的PCB上集成了两颗大芯片，因此成本很高，不存在非公版设计

    但这种设计也让芯片和PCB的设计复杂度大增，因而市面上并不存在非公版的G80显卡，价格也一直居高不下。

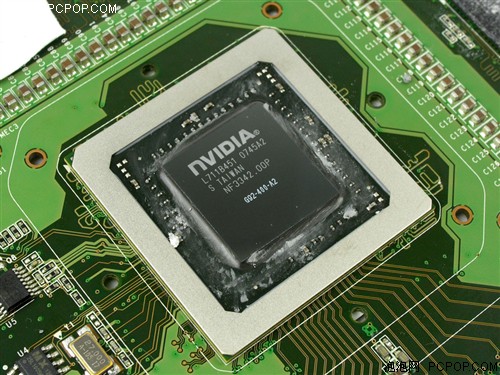

G92核心集成了7.54亿晶体管，比G80多出0.73亿，再创新高！

    而G92核心则采用了先进的65nm工艺，新工艺完全可以在单芯片内集成更多的晶体管，于是NVIDIA将G80及其NVIO芯片又重新整合在了一起，由此导致晶体管书膨胀到了7.54亿，但也使得GPU和PCB成本都大幅下降，非公版设计如雨后春笋版冒出。

● G92核心纹理单元大幅改进

G80核心的TA只有TF的一半，而G92核心TA和TF数目相等

    G92进一步改良了纹理单元设计，G80每组可编程运算单元内建了8个纹理过滤单元（Texture Filtering Unit）和4个纹理寻址单元（Texture Addressing Unit），总共数目就是64个TFU和32个TAU。而G92则提升至每组内建8个TFU和8个TAU，总共64个TFU和64个TAU（8800GT各开启了56个）。

DX10模式使用纹理阵列实现细致的纹理

    更多的TAU可令单一周期处理更多的纹理采样操作，部分情况下纹理处理器效率提升一倍！虽然DX9C时代反复强调高像素/纹理比例，但DX10时代引入了更多的纹理操作，并且SM4.0支持更复杂的纹理阵列，以便让物体表面拥有更丰富的细节，并且在超高分辨率下也不至于失真，但也对纹理操作提出了较高的要求，NVIDIA此举意在提升Call of Juarez、Crysis这种高精度游戏中的效率。

● G92能够支持高清视频硬件解码

    同中低端的G84/G86核心一样，全新的G92核心也被加入了第二代PureVideo HD技术，使用专门的硬件模块来解码H.264/VC-1视频，这样就可以大幅降低CPU占用率，系统功耗、发热同步减少。

G86/G84/G92核心已经做到了完全硬件解码H.264

    对于复杂的H.264编码，G92可以做到100%完全硬件解码，而G80只能做到50%部分硬件解码；对于VC-1编码，G92可以做到75%硬件解码，G80是50%硬件解码，虽然并非完全硬解，但改进效果还是很显著的。
